 Добавлено: Пт Авг 27, 2010 09:46 Заголовок сообщения: Есть немного таблЭток 200/300 барр - ПРОДАНЫ |
 |
|
Ну в общем все вверху - нужна таблЭтка-вкладыш в ДИН чтоб 200 на 300ку прикрутить
Что то в ОМ ее нету...
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР
Последний раз редактировалось: Андрей СПб (Пн Июн 20, 2011 15:39), всего редактировалось 3 раз(а) |
|
| Вернуться к началу |
|
 |
Буй
Зарегистрирован: 03.08.2009
Сообщения: 429
Откуда: С-Петербург
|
| Добавлено: Пт Авг 27, 2010 12:00 Заголовок сообщения: |
|
|
Я тут пытался начертить её, и понял что размеры то не лезут !
Совсем как-то (типо фольги) выходит.  |
|
| Вернуться к началу |
|
|
Vik
Зарегистрирован: 01.04.2006
Сообщения: 2385
Откуда: Питер
|
| Добавлено: Пт Авг 27, 2010 12:54 Заголовок сообщения: |
|
|
| Буй писал(а): | Я тут пытался начертить её, и понял что размеры то не лезут !
Совсем как-то (типо фольги) выходит. |
Это в каком месте "фольга"?
Шайба. Материал - латунь.
Толщина = 7,0
Наружный диаметр = 20,0(-0,1),
Внутренний, со стороны проточки под колечко = 11,0(-0,1),
Внутренний, с противоположноготорца = 12,5(-0,1) на глубину 3,5(+0,1).
Проточка под колечко на торце, как на 1-ой ступени. |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пт Авг 27, 2010 14:18 Заголовок сообщения: |
|
|
| Vik писал(а): | | Буй писал(а): | Я тут пытался начертить её, и понял что размеры то не лезут !
Совсем как-то (типо фольги) выходит. |
Это в каком месте "фольга"?
Шайба. Материал - латунь.
Толщина = 7,0
Наружный диаметр = 20,0(-0,1),
Внутренний, со стороны проточки под колечко = 11,0(-0,1),
Внутренний, с противоположноготорца = 12,5(-0,1) на глубину 3,5(+0,1).
Проточка под колечко на торце, как на 1-ой ступени. |
А слабо чертежик кинуть? Наточил бы с десяток за неделю
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР
Последний раз редактировалось: Андрей СПб (Пн Сен 20, 2010 10:22), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
Буй
Зарегистрирован: 03.08.2009
Сообщения: 429
Откуда: С-Петербург
|
| Добавлено: Пт Авг 27, 2010 17:03 Заголовок сообщения: |
|
|
Звучит то отлично, но вот при промерах - ерундистика получаеться.
Я брал за основу два вентиля (и 200 и 300), и два регулятора(и 200 и 300),
так вот если делать исходя из образцов, то толщина выходит совсем жидкая.
Конечно можно прибавить там, туда - сюда, но я дальше голову ломать не стал.....  |
|
| Вернуться к началу |
|
|
Vik
Зарегистрирован: 01.04.2006
Сообщения: 2385
Откуда: Питер
|
| Добавлено: Пт Авг 27, 2010 18:01 Заголовок сообщения: |
|
|
| Андрей СПб писал(а): | | А слабо чертежик кинуть? Наточил бы с десяток за неделю -бесплатно, т.е. даром |
Великая вещь - бартер!  Ща нарисую!  |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пт Авг 27, 2010 20:49 Заголовок сообщения: |
|
|
| Vik писал(а): | | Андрей СПб писал(а): | | А слабо чертежик кинуть? Наточил бы с десяток за неделю -бесплатно, т.е. даром |
Великая вещь - бартер! Ща нарисую! |
Давай сюды - сам нарисую!
ОК получил оригинал -начинаю "заточку"
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пт Сен 03, 2010 11:19 Заголовок сообщения: |
|
|
| Андрей СПб писал(а): | Давай сюды - сам нарисую!
ОК получил оригинал -начинаю "заточку" |
нарисовал в Автокаде - куда положить чертеж на общее пользование?
Игорь - сегодня съезжу, десяток закажу...
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Vik
Зарегистрирован: 01.04.2006
Сообщения: 2385
Откуда: Питер
|
| Добавлено: Пт Сен 03, 2010 11:46 Заголовок сообщения: |
|
|
| Андрей СПб писал(а): | нарисовал в Автокаде - куда положить чертеж на общее пользование?
Игорь - сегодня съезжу, десяток закажу... |
Так ты его в виде картинки, через Фотоальбом, сюда и повесь!
Делай больше - теряются они...  У меня было 6, осталось 2... |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пт Сен 03, 2010 12:33 Заголовок сообщения: |
|
|
Вырезал сам чертежик - вот он:
Материал - латунь, нержа...
попробую на 15 штук договорится, все одно он пару штук точить откажется...
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР
Последний раз редактировалось: Андрей СПб (Вт Дек 21, 2010 14:59), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
vasko-kot
Зарегистрирован: 24.05.2010
Сообщения: 1
|
| Добавлено: Пт Сен 03, 2010 15:21 Заголовок сообщения: Куплю таблЭтку 200/300 барр |
|
|
Вот сделал   |
|
| Вернуться к началу |
|
|
Максим Чулкевич
Зарегистрирован: 05.09.2006
Сообщения: 2855
Откуда: Санкт-Петербург, IOCH CLUB
|
| Добавлено: Пт Сен 03, 2010 18:21 Заголовок сообщения: |
|
|
| Vik писал(а): | | Андрей СПб писал(а): | нарисовал в Автокаде - куда положить чертеж на общее пользование?
Игорь - сегодня съезжу, десяток закажу... |
Так ты его в виде картинки, через Фотоальбом, сюда и повесь!
Делай больше - теряются они... У меня было 6, осталось 2... |
Я вот все жду, когда ты голову потеряешь!
Где карточка   ?
_________________
NSS-CDS CAVE DIVER,TECHNICAL CAVE DIVER IANTD#181760, TRIMIX DIVER IANTD#105386,EANx instructor#8107 |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Чт Сен 09, 2010 15:41 Заголовок сообщения: |
|
|
| Андрей СПб писал(а): | Материал - латунь, нержа...
попробую на 15 штук договорится |

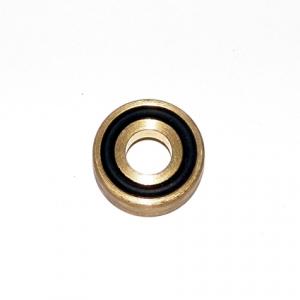

Договорился, изготовил! Укомплектовал ториками.
Заинтересованным написал в личку
кто еще желает? немного осталось еще...
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Msk-199
Зарегистрирован: 14.09.2010
Сообщения: 8
Откуда: Москва
|
| Добавлено: Вт Сен 14, 2010 20:56 Заголовок сообщения: |
|
|
| А чертёжика вентиля Din, 230Bar нет случаем у кого-нить? |
|
| Вернуться к началу |
|
|
Буй
Зарегистрирован: 03.08.2009
Сообщения: 429
Откуда: С-Петербург
|
| Добавлено: Вт Сен 14, 2010 22:03 Заголовок сообщения: |
|
|
Даже не знаю что ответить....
Попробую так :
Вам по госту какого года ? |
|
| Вернуться к началу |
|
|
Msk-199
Зарегистрирован: 14.09.2010
Сообщения: 8
Откуда: Москва
|
| Добавлено: Ср Сен 15, 2010 11:28 Заголовок сообщения: |
|
|
Да нужны просто размеры штуцера самого вентиля куда заворачивается редуктор.
Там резьба помоему 5/8", 7ниток ну итд. |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пн Сен 20, 2010 10:21 Заголовок сообщения: |
|
|
Вкладыши еще осталось, разбирай!
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР
Последний раз редактировалось: Андрей СПб (Пн Ноя 22, 2010 09:22), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пн Окт 11, 2010 12:28 Заголовок сообщения: |
|
|
оп
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пн Ноя 22, 2010 09:22 Заголовок сообщения: |
|
|
Почти все 15 штук разобрали - осталось 3 штуки по 250 ры...
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пн Ноя 29, 2010 18:10 Заголовок сообщения: |
|
|
ОП
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Буй
Зарегистрирован: 03.08.2009
Сообщения: 429
Откуда: С-Петербург
|
| Добавлено: Пн Ноя 29, 2010 22:09 Заголовок сообщения: |
|
|
Вставлю, не рекламму....
Отлично сделано, всё в размер, проверено...... |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Вт Дек 21, 2010 14:58 Заголовок сообщения: |
|
|
А как иначе? Для себя и знакомых делать плохо - неа, не пойдет...
Так что последние 3 штуки (или 4?) еще лежат. Ну кроме моих личных, ественно
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Вт Янв 11, 2011 09:52 Заголовок сообщения: |
|
|
ап
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
Андрей СПб
Зарегистрирован: 27.02.2009
Сообщения: 12946
Откуда: СПб
|
| Добавлено: Пт Фев 11, 2011 15:11 Заголовок сообщения: |
|
|
Смотрю - есть еще! Апнем.
_________________
NDL Nitrox, AOWD PADI, OWD SSI, Подв.пловец ДОСААФ СССР |
|
| Вернуться к началу |
|
|
genura
Зарегистрирован: 27.02.2011
Сообщения: 8
Откуда: Ярославль
|
| Добавлено: Сб Мар 19, 2011 21:19 Заголовок сообщения: |
|
|
| Интересует пара штук, вкладышей.Написал в личку.Я из Ярославля. |
|
